ASEMI半导体主打产品系列--肖特基二极管

ASEMI半导体品牌主营整流桥和肖特基二极管将近12年，对肖特基二极管的属性特性以及应用注意事项，已经是熟记在心的程度，今天就拿出来和大家一起分享一下，关于肖特基二极管的特性以及应用注意事项。

一种特殊的二极管

肖特基二极管是一款特殊的二极管，它和普通的二极不同的地方就在于PN结，普通的二极管基本上都是属于PN结二极管，也是大家耳熟能详的二极管。而肖特基二极管是使用了N型半导体材料以及金属结合在一起，形成了金属—半导体结。

优点特性

1. 肖特基二极管的正向压降比快恢复二极管正向压小很多，所以自身功耗较小，效率高。

2.由于反向电荷恢复时间极短，所以适宜工作在高频状态下。

3.能耐受高浪涌电流。

4.以前的肖特基管反向耐压一般在200V以下，但现在新技术可以做到高达1000V的产品，市场应用前景很广阔。

5.目前市场上常见的肖特基管结温分100℃、125℃、150%、175℃几种(结温越高表示产品抗高温特性越好。即工作在此温度以下不会引起失效)。

应用时的注意事项

1. 应小于肖特基二极管的正向额定电流IF.

2.应用电路的峰值工作电压应小于肖特基二极管的最高反向击穿电压Vrrm.

3.应用电路内的肖特基二极管的实际工作温升应小于肖特基二极管的最高结温Tjmax.

4.对于比较苛刻的环境，为了保证可靠性，肖特基二极管应降额使用。

5.对于浪涌电压或浪涌电流比较大的应用电路应该加抑制和吸收电路。

6.肖特基二极管的代换尽量选用原型号、因为不同的型号的肖特基正向压降VF和反向击穿电压VR、反向漏电流IR都不同。

肖特基与快恢复对比

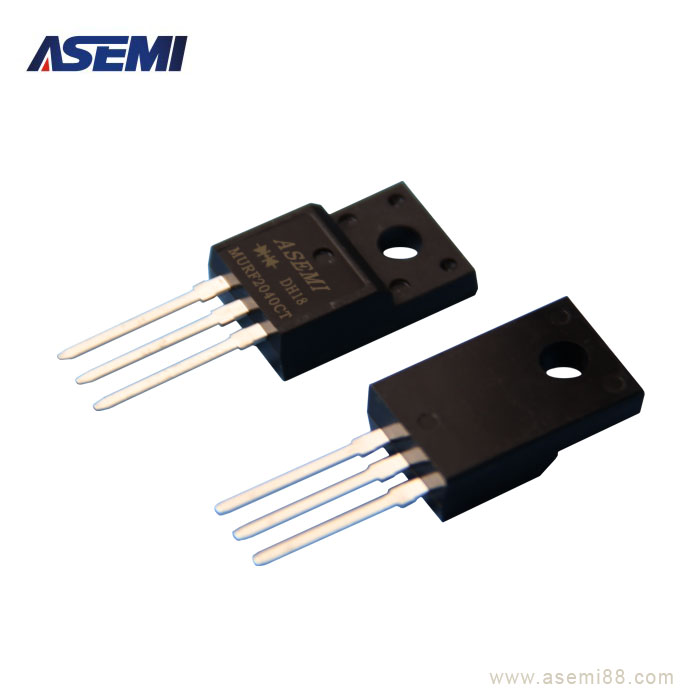

封装：ASEMI半导体肖特基和快恢复按产品封装来分的话，有TO-220AB封装，这个封装是目前常用，也是产品型号较多，销量较高的封装，TO-220AC，TO-252,TO-251，这当中，TO-251和TO-252的体积相同的，区别在于，TO-252是TO-251的贴片封装形式，TO-277是目前较小的封装，也是常用来做低压降产品的封装，另外，TO-247/3P封装，这种封装体积大，散热性能好，常用来做大电流的肖特基产品。

电性：肖特基产品当中，电流从10A-60A，电压从40V-200V，这是目前肖特基常用的电流电压应用范围，同时，快恢复产品当中，电流从5A-30A，电压从200V-1600V，这同时也是目前快恢复较多的应用范围
